[Engine] ETC 모터 - Electronic Throttle Control

엔진 제어기는 엔진 속도, 온도 등의 데이터를 이용하여 최적의 공기-연료 비를 정하여 ETC 모터를 제어하게 된다. ETC 모터를 제어하여 throttle opening을 결정하게 된다. ETC 모터 throttle valve를 양방향으로 구동하며, DC 또는 Stepper 모터가 사용된다.

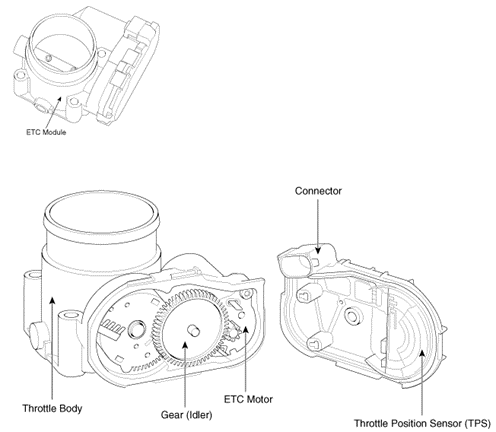

ETC 구성



ETC 시스템의 구성 요소

Throttle body: 스로틀 밸브와 기어, ETC 모터를 포함하고 있다.

Throttle position sensor(TPS): 스로틀 밸브의 위치를 ​​모니터링하고 제어 모듈에 피드백을 보낸다. 안전을 위한 리던던시, 에러 검출 정확도 향상 등의 이유로 2개의 TPS 신호가 이용된다.

ETC 모터: 제어 신호에 따라 스로틀 밸브를 양방향으로 작동시킨다. .

ECM (Engine Control Module): 엔진 성능과 배출 가스를 최적화하기 위해 TPS 값을 이용해서 모터를 제어한다.

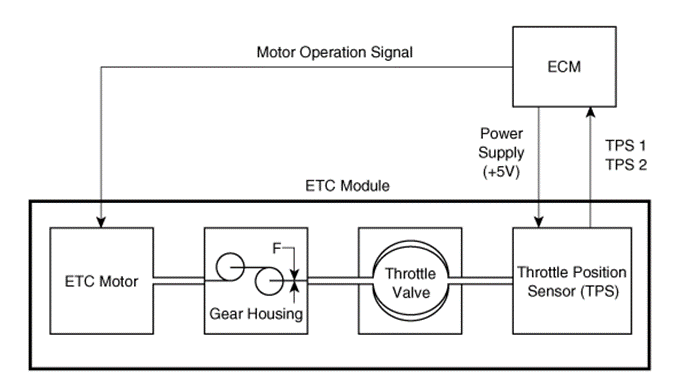

ETC 블록도
