[Door] Door lock actuator 도어록 액추에이터 & Door Latch Motor 도어 래치 모터

도어 컨트롤 모듈에서 도어록 액츄에이터 및 도어 래치 모터를 제어한다. 도어록 액츄에이터는 도어를 락/언락하는 매커니즘을 가지고 있으며, 도어 래치는 래치를 연결하거나 해제하는 기능을 수행한다.

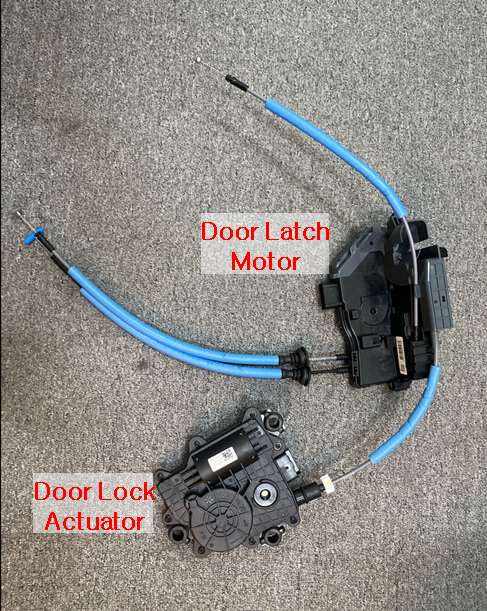

G90 조수석 도어

Door Lock actuator / Door latch motor



도어 액추에이터는 key fob, 중앙 잠금 시스템 또는 수동 스위치로 작동할 때 차량의 문을 잠그거나 잠금 해제하는 기계적 연결 장치가 있는 전기 모터다. 바디 컨트롤 모듈(BCM) 또는 도어 컨트롤 모듈(DCM)에서 액추에이터에 동작 신호를 보낸다. 주로 DC 모터가 사용되며, 도어를 잠그거나 해제해야 하기 때문에 양방향 동작을 한다.



• 제어 메커니즘: 도어 패널에 있는 수동 스위치, 키 송수신기/원격 키리스 엔트리, 스마트 키 시스템에 의해서 동작하낟.
• DC 모터
  • 전류 소모: 액추에이터당 3A – 10A.
  • 릴레이 또는 MOSFET 기반 드라이버 회로를 사용하여 제어.
• 차량 보안 시스템과 통합
  • 중앙 잠금 시스템 – 모든 도어를 동기화하여 잠금/잠금 해제.
  • 도난 방지 시스템 – 알람이 트리거될 때 잠금 해제 방지.
  • 아동 안전 잠금 액추에이터 – 아동 안전을 위해 뒷문을 전기적으로 닫는다
  •

도어 래치는 차량의 문이 닫힌 상태로 고정하는 장치로 도어록 액추에이터와 함께 작동하여 잠금, 잠금 해제 및 안전 기능을 제공한다.

• 구성 요소
  • 래치 메커니즘 – 문을 닫은 상태로 유지하는 핵심 기계 부품
  • 스트라이커 플레이트 – 래치가 잡는 자동차 차체의 고정된 금속 조각
  • 잠금 메커니즘 – 문이 잠겼을 때 래치가 풀리는 것을 방지합니다.

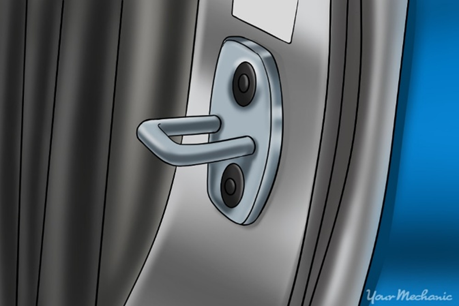

Strike plate

• 안전 기능:
  • 차일드 잠금  – 내부에서 뒷문이 열리는 것을 방지
  • 소프트 클로즈 시스템 – 소형 모터를 사용하여 고급 차량에서 문을 부드럽게 닫음
  • 비상 해제 핸들 – 액추에이터가 고장난 경우 수동으로 문을 열 수 있다.
• 도어 래치 유형
  • 기계식 도어 래치: 핸들에 연결된 막대와 레버를 사용하여 작동하며, 수동으로 또는 키로 잠금/잠금 해제
  • 전자식 도어 래치: 모터를 사용하여 래치를 결합/해제, Body Control Module(BCM)로 제어, 키리스 엔트리 및 ​​수동 잠금 해제와 함께 작동
• 작동 메커니즘
  • 문을 닫을 때: 래치가 스트라이커를 잡아서 문을 닫는다. 센서가 문이 제대로 걸렸는지 확인할 수 있다.
  • 잠금할 때: 잠금 메커니즘이 래치가 분리되는 것을 방지하여 문을 고정합니다.
  • 잠금 해제할 때: 기계적 또는 전기적 제어가 래치를 분리한다. 액추에이터가 내부 메커니즘을 움직여 열 수 있도록 한다





※ 참고자료

https://www.youtube.com/watch?v=P_HUKy4b35k&t=3s 기계적인 구조 및 동작 매커니즘 설명

https://www.youtube.com/watch?app=desktop&v=-MkvmutAbT4 제너시스 도어래치 분해
