Twist wire 트위스트 와이어

1. To eliminate noise created by EMI from external sources

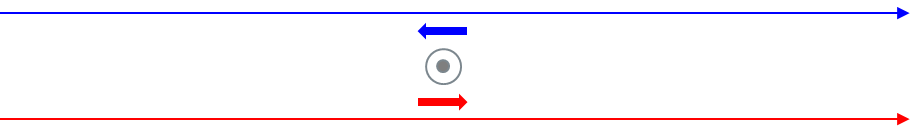

외부 노이즈(자기장)가 일반 선에 앞 방향으로 가해지면 패러데이 법칙에 의해서 아래와 같이 전류가 생긴다.

외부 노이즈에 의한 전자기

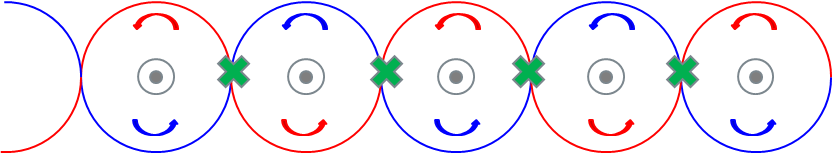

반면에, 외부 노이즈(자기장)가 트위스트 와이어에 앞 방향으로 가해지면 첫번째 원과 두번째 원에서 전류의 방향이 반대가 되기 때문에 외부 노이즈에 의한 영향이 상쇄된다.

외부 노이즈에 의한 전자기



2. To minimize signals "leaking" from adjacent wires in the cable, called crosstalk.

트위스트 와이어의 경우 양 도선간 공간이 작기 때문에 양단간 캐패시터 및 인덕터 값이 작아져서 크로스 토크를 줄일 수 있다.





※ 참고자료

https://www.youtube.com/watch?v=v5caY1_5w1I&t=3s



https://www.youtube.com/watch?v=P7WfY9P2uNY 전자기파 노이즈 측정

https://www.youtube.com/watch?v=De0aeropM2k 트위스트 2가지 이유



https://blog.naver.com/eujean75/222379393427 앙페르, 패러데이, 렌츠 법칙

https://techweb.rohm.co.kr/product/nowisee/6d943/ Cross Talk
