Wiper and washer motor (와이퍼 및 와셔 모터)

와이퍼 시스템은 윈드실드에서 비, 눈, 먼지, 이물질을 제거하여 깨끗한 시야를 보장합니다. 이는 전기, 기계 및 제어 구성 요소가 함께 작동하여 작동합니다.



구성 요소

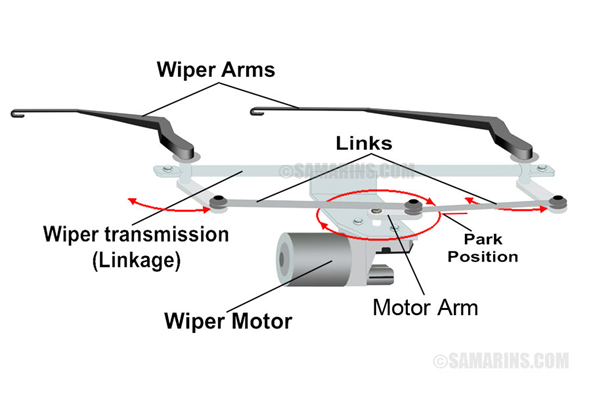

• 와이퍼 모터: 전기적 에너지를 기계적 운동으로 전환
• 와이퍼 링키지 (transmission system): 모터의 회전 운동을 와이퍼 암의 oscillating movement로 전환
• 와이어 암 (wiper arms): 윈쉴드(winshield)를 따라서 와이퍼 블레이드를 고정하고 움직이는 metal arms
• 와이퍼 블레이드: 빗물이나 이물질을 제거하기 위해서 윈쉴드에 직접 접촉하는 고무 블레이드
• 와이퍼 제어 모듈: 와이퍼 속도, intermittent delay, 자동 와이퍼 동작을 제어
• 와이퍼 스위치(control level): 와이퍼의 속도나 모드를 조절
• 와이퍼 릴레이 및 퓨즈: 전력 흐름을 제어하고 과전류를 방지
• 레인 센서:윈쉴드의 빗물 양을 감지하여 자동으로 와이퍼를 동작
• 와이퍼 워셔 펌프: 윈쉴드를 청소하기 위한 워셔액을 펌프
• 워셔 노즐: 윈쉴드로 워셔액을 분사
• 와이퍼 파크 스위치(Wiper park switch): 와이퍼 블레이드 교체 등을 위해서 와이퍼를 끄면 기본 정지 위치로 돌아감

와이퍼 시스템 종류

• Conventional wipers: 두개의 와이퍼 암이 적용된 시스템
• Rain sensing wipers: 빗물 양을 감지하는 레인 센서를  이용하여 와이퍼 속도를 자동으로 조절
• Flat Blade wipers: 더 나은 윈쉴드 접촉을 위해서 공기 역학적으로 설계됨
• Single Wiper system: 하나의 와이퍼 암
• Parallel & opposed wipers: 트럭이나 버스와 같이 큰 윈쉴드에 적용

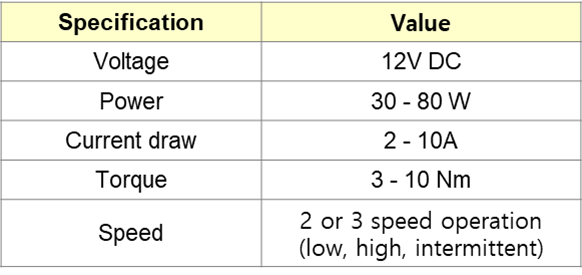

모터: 주로 DC 모터가 사용되고 있으며, 고급차량 또는 레인센서 적용 차량에서는 BLDC 모터가 적용



와셔 모터는 세척을 위해 앞유리 또는 뒷유리에 와셔액을 분사하는 전기 모터 구동 펌프이다. 와이퍼 시스템과 함께 작동하여 깨끗한 시야를 보장합니다.



와셔모터 종류

• Single outlet pump: 앞유리에만 워셔액 분사
• Dual outlet pump: SUV나 해치백 차량에서 앞/뒤 유리에 워셔액 분사
• Headlight washer pump: 더 나은 램프 시야 확보를 위해서 헤드램프에 워셔액 분사
